कार्ट्रिज हीटर कैसे बनाएं

कार्ट्रिज हीटर कैसे बनाएं: विनिर्माण प्रक्रिया पर एक नज़र

कार्ट्रिज हीटर साधारण धातु ट्यूबों की तरह दिख सकते हैं, लेकिन वे वास्तव में सटीक रूप से इंजीनियर किए गए हीटिंग तत्व हैं जो अनगिनत औद्योगिक अनुप्रयोगों में केंद्रित, विश्वसनीय गर्मी प्रदान करते हैं। प्लास्टिक इंजेक्शन मोल्ड और पैकेजिंग उपकरण से लेकर चिकित्सा उपकरणों और एयरोस्पेस टूलींग तक, ये कॉम्पैक्ट हीटर अक्सर लगातार तापमान नियंत्रण के पीछे शांत काम करने वाले घोड़े होते हैं।

जबकि कार्ट्रिज हीटर लगभग हमेशा विशेष निर्माताओं से खरीदे जाते हैं (और अच्छे कारण से - इस प्रक्रिया में कुछ गंभीर सटीक उपकरण शामिल होते हैं), यह समझने से कि उन्हें कैसे बनाया जाता है, इंजीनियरों, खरीदारों और तकनीशियनों को यह समझने में मदद मिल सकती है कि उच्च गुणवत्ता वाली इकाई बनाने में क्या होता है। पेशेवर निर्माता कार्ट्रिज हीटर का उत्पादन कैसे करते हैं, इसका चरण-दर-चरण अवलोकन यहां दिया गया है।

1. डिज़ाइन और विशिष्टता चरण

सब कुछ एप्लिकेशन आवश्यकताओं से शुरू होता है। इंजीनियर निर्धारित करते हैं:

व्यास (आमतौर पर 1/8" से 1" या मीट्रिक समकक्ष)

कुल लंबाई

आवश्यक वाट क्षमता और वोल्टेज

लक्ष्य ऑपरेटिंग तापमान

वाट घनत्व (सतह क्षेत्र का प्रति वर्ग इंच वाट)

शीथ सामग्री (अक्सर 304 या 316 स्टेनलेस स्टील, कभी-कभी उच्च तापमान या संक्षारक वातावरण के लिए इंकोलॉय)

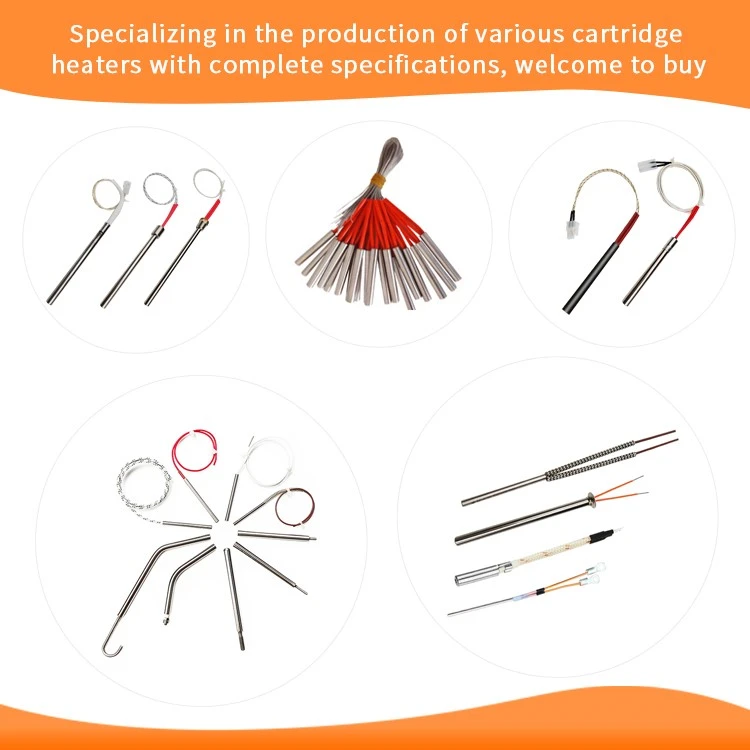

लीड प्रकार और निकास शैली (सीधा, दायां-कोण, लचीला ब्रेडेड, आदि)

थर्मोकपल में निर्मित, वितरित वाट क्षमता क्षेत्र, या शून्य ताप खंड जैसी कस्टम सुविधाएं भी इस स्तर पर निर्दिष्ट की गई हैं।

2. प्रतिरोध कुंडल तैयार करना

किसी भी कार्ट्रिज हीटर का हृदय ताप तत्व - प्रतिरोध तार का एक कुंडल होता है, जो लगभग हमेशा नाइक्रोम (निकल-क्रोमियम मिश्र धातु) होता है। तार को सावधानी से सिरेमिक कोर पर लपेटा जाता है (या कुछ डिज़ाइनों में, बिना कोर के सीधे बनाया जाता है)। वांछित प्रतिरोध और वाट घनत्व प्राप्त करने के लिए प्रति इंच घुमावों की संख्या, तार गेज और कुंडल रिक्ति सभी की सटीक गणना की जाती है।

बहुत ढीला और आपको असमान ताप मिलता है; बहुत तंग और आप शॉर्ट सर्किट या समय से पहले जलने का जोखिम उठाते हैं।

3. इन्सुलेशन और संयोजन

एक बार जब कुंडल घाव हो जाता है, तो अगला महत्वपूर्ण कदम इन्सुलेशन होता है। असेंबली को एक धातु ट्यूब (म्यान) के अंदर रखा जाता है, और शेष स्थान उच्च शुद्धता से भरा होता हैमैग्नीशियम ऑक्साइड (एमजीओ)पाउडर - एक उत्कृष्ट विद्युत इन्सुलेटर है जो बहुत प्रभावी ढंग से गर्मी का संचालन भी करता है।

यह भरने की प्रक्रिया आम तौर पर एमजीओ को जितना संभव हो उतना सघन रूप से पैक करने के लिए कंपन के तहत होती है, जिससे हवा के अंतराल को कम किया जा सकता है जो गर्म स्थान या बिजली के टूटने का कारण बन सकता है।

4. स्वैगिंग - उच्च प्रदर्शन की कुंजी

यहीं पर उच्च गुणवत्ता वाले कार्ट्रिज हीटर बाकियों से अलग होते हैं। भरने के बाद, पूरी असेंबली एक से होकर गुजरती हैस्वैगिंगमशीन (कभी-कभी इसे रोटरी स्वैगर भी कहा जाता है)। यह प्रक्रिया म्यान को रेडियल रूप से संपीड़ित करती है, एमजीओ इन्सुलेशन को नाटकीय रूप से सघन करती है और इन्सुलेशन परत के माध्यम से म्यान की आंतरिक दीवार के खिलाफ प्रतिरोध कुंडल को कसकर दबाती है।

स्वैगिंग से कई महत्वपूर्ण लाभ प्राप्त होते हैं:

गर्मी हस्तांतरण में नाटकीय रूप से सुधार हुआ

उच्चतर संभव वाट घनत्व (प्रीमियम इकाइयों में 50-100 वॉट/सेमी² तक)

बेहतर कंपन प्रतिरोध

लंबी सेवा जीवन

गैर-स्वेज्ड (मानक) कार्ट्रिज हीटर मौजूद हैं और कम मांग वाले अनुप्रयोगों के लिए ठीक काम करते हैं, लेकिन गंभीर औद्योगिक उपयोग के लिए स्वेज्ड निर्माण उद्योग मानक है।

5. सीलिंग और समाप्ति

नमी और दूषित पदार्थों को बाहर रखने के लिए खुले सिरे को सील किया जाना चाहिए (एमजीओ हाइग्रोस्कोपिक है और नमी को अवशोषित करेगा, जो विफलता का कारण बन सकता है)। सामान्य सीलिंग विधियों में शामिल हैं:

उच्च-तापमान एपॉक्सी

सिलिकॉन पॉटिंग

सिरेमिक या लावा अंत प्लग

टीआईजी वेल्डिंग (अधिकतम सुरक्षा के लिए)

फिर विद्युत लीड को उच्च तापमान इन्सुलेशन (तापमान के आधार पर फाइबरग्लास, सिलिकॉन, या टेफ्लॉन) के साथ आमतौर पर निकल या ठोस तांबे के कंडक्टर से जोड़ा जाता है। लीड सीधे, 90 डिग्री पर, या कठिन वातावरण के लिए लचीले कवच के साथ बाहर निकल सकते हैं।

6. अंतिम परीक्षण और गुणवत्ता नियंत्रण

कोई भी हीटर गहन परीक्षण के बिना कारखाना नहीं छोड़ता:

Insulation resistance (megger test) - typically >100 MΩ

ढांकता हुआ शक्ति के लिए हाय{0}}पॉट (उच्च-वोल्टेज) परीक्षण

शक्ति के अंतर्गत वाट क्षमता सत्यापन

कुछ मामलों में, थर्मल साइकलिंग या एक्स{0}}रे निरीक्षण

सभी जांचों से गुजरने के बाद ही हीटर को साफ किया जाता है, लेबल किया जाता है और पैक किया जाता है।

DIY व्यावहारिक क्यों नहीं है (ज्यादातर समय)

हालाँकि आप कुछ शौकिया डिज़ाइन ऑनलाइन पा सकते हैं (विशेष रूप से 3डी प्रिंटर या छोटे प्रोटोटाइप उपयोग के लिए), सच्चे औद्योगिक -ग्रेड कार्ट्रिज हीटर के लिए महंगे विशेष उपकरण की आवश्यकता होती है: कॉइल वाइन्डर, वाइब्रेटरी फिलर्स, रोटरी स्वैगर्स और सटीक परीक्षण रिग। उचित रूप से निर्मित हीटर और घर में बने हीटर के बीच प्रदर्शन, सुरक्षा और दीर्घायु में अंतर आमतौर पर रात और दिन का होता है।
