उच्च तापमान वाले संक्षारक वाष्प प्रणालियों में, क्वार्ट्ज शीथ दीवार की मोटाई टाइटेनियम हीटिंग ट्यूबों की गर्मी हस्तांतरण क्षमता और संरचनात्मक सुरक्षा को कैसे प्रभावित करती है?

उच्च तापमान संक्षारक वाष्प प्रणालियों का उपयोग अक्सर रासायनिक वाष्प जमाव (सीवीडी), अर्धचालक निर्माण और उन्नत सतह उपचार प्रक्रियाओं में किया जाता है। ऐसी प्रणालियाँ आम तौर पर उच्च तापमान पर प्रतिकूल गैसों के साथ काम करती हैं, और हीटिंग उपकरणों को तीव्र थर्मल और रासायनिक तनाव का सामना करना पड़ता है। रासायनिक प्रतिरोध, विद्युत इन्सुलेशन और यांत्रिक सुरक्षा के लिए, टाइटेनियम हीटिंग ट्यूब अक्सर क्वार्ट्ज शीथ से ढके होते हैं।

क्वार्ट्ज शीथ की मोटाई, आवश्यक डिज़ाइन कारकों में से एक, गर्मी संचरण दक्षता और संरचनात्मक विश्वसनीयता के बीच व्यापार में महत्वपूर्ण है। उचित मोटाई का चयन यह सुनिश्चित करता है कि हीटर भारी थर्मल और रासायनिक भार के तहत भी सुरक्षा से समझौता किए बिना अच्छी तरह से काम करेगा।

थर्मल प्रतिरोध और गर्मी हस्तांतरण समस्याएं
क्वार्ट्ज शीथ टाइटेनियम हीटिंग तत्व और आसपास के वाष्प के बीच एक थर्मल अवरोध प्रदान करते हैं। इससे पहले कि गर्मी प्रक्रिया माध्यम तक पहुंच सके, इसे क्वार्ट्ज दीवार के माध्यम से संचालित किया जाना चाहिए। फूरियर के नियम के अनुसार, थर्मल प्रतिरोध दीवार की मोटाई के समानुपाती होता है।

पतली क्वार्ट्ज दीवारें तेजी से गर्म होंगी, जो उन अनुप्रयोगों के लिए उपयोगी है जिनके लिए तेज तापमान रैंपिंग या सख्त थर्मल प्रबंधन की आवश्यकता होती है। दूसरी ओर, मोटी दीवारें थर्मल प्रतिरोध को बढ़ाती हैं और गर्मी संचालन को धीमा कर देती हैं और प्रक्रिया के प्रारंभ समय को बढ़ा सकती हैं।

उच्च तापमान वाष्प प्रणालियों में, म्यान की मोटाई में छोटे परिवर्तन भी हीटर की सतह के तापमान को प्रभावित कर सकते हैं और इसलिए प्रक्रिया की स्थिरता और ऑपरेशन की समग्र ऊर्जा दक्षता को ख़राब कर सकते हैं। इस प्रकार इंजीनियरों को यांत्रिक सुरक्षा आवश्यकताओं के लिए थर्मल प्रतिक्रिया से समझौता करने के लिए मजबूर होना पड़ता है।

थर्मल तनाव यांत्रिक स्थिरता
उच्च तापमान वाष्प वायुमंडल क्वार्ट्ज शीथ पर बड़े थर्मल ग्रेडियेंट प्रदान करते हैं। ये ग्रेडिएंट सामग्री में आंतरिक तनाव उत्पन्न करते हैं जो उचित रूप से नियंत्रित नहीं होने पर सूक्ष्म दरार या फ्रैक्चर का कारण बन सकते हैं। दीवार की मोटाई का तनाव वितरण पर सीधा प्रभाव पड़ता है:

पतली दीवारें जल्दी गर्म हो जाती हैं लेकिन यांत्रिक तनाव के प्रति कम सहनशील होती हैं, जिससे थर्मल फ्रैक्चर का खतरा बढ़ जाता है।

मोटी दीवारें अधिक बड़े क्रॉस-सेक्शन पर गर्मी का तनाव फैलाती हैं, जिससे दरार और यांत्रिक विफलता को रोकने में मदद मिलती है।

उन प्रणालियों में बेहतर दीर्घकालिक स्थायित्व के लिए मध्यम से मोटी क्वार्ट्ज दीवारें प्रदान की जाती हैं जो गर्मी हस्तांतरण दक्षता को कम किए बिना तेजी से हीटिंग और शीतलन चक्रों के संपर्क में आती हैं।

दबाव और कंपन के प्रति सहनशीलता
गैस प्रवाह, संक्षेपण या सिस्टम के चक्रण के कारण स्थानीय दबाव भिन्नताओं द्वारा क्वार्ट्ज शीथ पर जोर दिया जा सकता है, हालांकि वाष्प सिस्टम आमतौर पर वायुमंडलीय दबाव के करीब संचालित होते हैं। पंपों या चलती गैस धाराओं से यांत्रिक कंपन द्वारा भी तनाव जोड़ा जा सकता है।

क्वार्ट्ज दीवार जितनी मोटी होगी, संरचना की कठोरता उतनी ही अधिक होगी, और म्यान दबाव और कंपन को बेहतर ढंग से संभाल सकता है। विरूपण या सतह क्षति को रोकने के लिए टाइटेनियम हीटिंग तत्व की उचित मोटाई होनी चाहिए जो रासायनिक अलगाव और विद्युत इन्सुलेशन को प्रभावित करेगी।

प्रक्रिया अनुकूलन के लिए संतुलन मोटाई
उच्च तापमान वाले वाष्प प्रणालियों में क्वार्ट्ज म्यान की मोटाई के चुनाव में थर्मल और यांत्रिक विचारों पर सावधानीपूर्वक विचार करना शामिल होता है। प्रक्रिया उद्देश्य आमतौर पर दो श्रेणियों में से एक में आते हैं:

रासायनिक प्रतिक्रियाओं या जमाव प्रक्रियाओं के लिए तीव्र और सटीक तापमान नियंत्रण

अत्यधिक थर्मल और रासायनिक तनाव के तहत निरंतर संचालन के लिए दीर्घकालिक संरचनात्मक अखंडता

एक समझौता समाधान आम तौर पर एक मध्यम दीवार की मोटाई होती है, जो गर्मी हस्तांतरण में गंभीर रूप से हस्तक्षेप किए बिना पर्याप्त यांत्रिक सुरक्षा प्रदान करती है। आवश्यक तापीय प्रदर्शन प्राप्त करते हुए कुछ मोटे आवरणों को समायोजित करने के लिए प्रक्रिया इंजीनियरों द्वारा हीटर शक्ति घनत्व या वाष्प प्रवाह दर का समायोजन भी किया जा सकता है।

मोटाई: व्यावहारिक सिफ़ारिशें
वाष्प प्रणालियों में टाइटेनियम हीटिंग ट्यूबों के साथ उद्योग के अनुभव के आधार पर, क्वार्ट्ज शीथ दीवार की मोटाई के लिए विशिष्ट व्यावहारिक श्रेणियां आम तौर पर हैं:

सिस्टम प्रकार दीवार की मोटाई क्वार्ट्जकोर उद्देश्य
लघु प्रयोगशाला वाष्प कक्ष 1.2 - 1.8 मिमीत्वरित थर्मल प्रतिक्रिया
मध्यम सीवीडी रिएक्टर 1.8-2.5 मिमी थर्मल और यांत्रिक प्रदर्शन को संतुलित करते हैं
बड़े औद्योगिक जमाव सिस्टम 2.5 - 3.2 मिमी बढ़ी हुई संरचनात्मक स्थिरता और सुरक्षा
उच्च कंपन/तापमान निरंतर संचालन 3.0 - 3.8 मिमी अधिकतम थर्मल तनाव स्थायित्व
ये श्रेणियाँ संक्षारक उच्च तापमान वाष्प वातावरण में अच्छे ताप हस्तांतरण और अच्छी यांत्रिक शक्ति के बीच एक समझौता हैं।

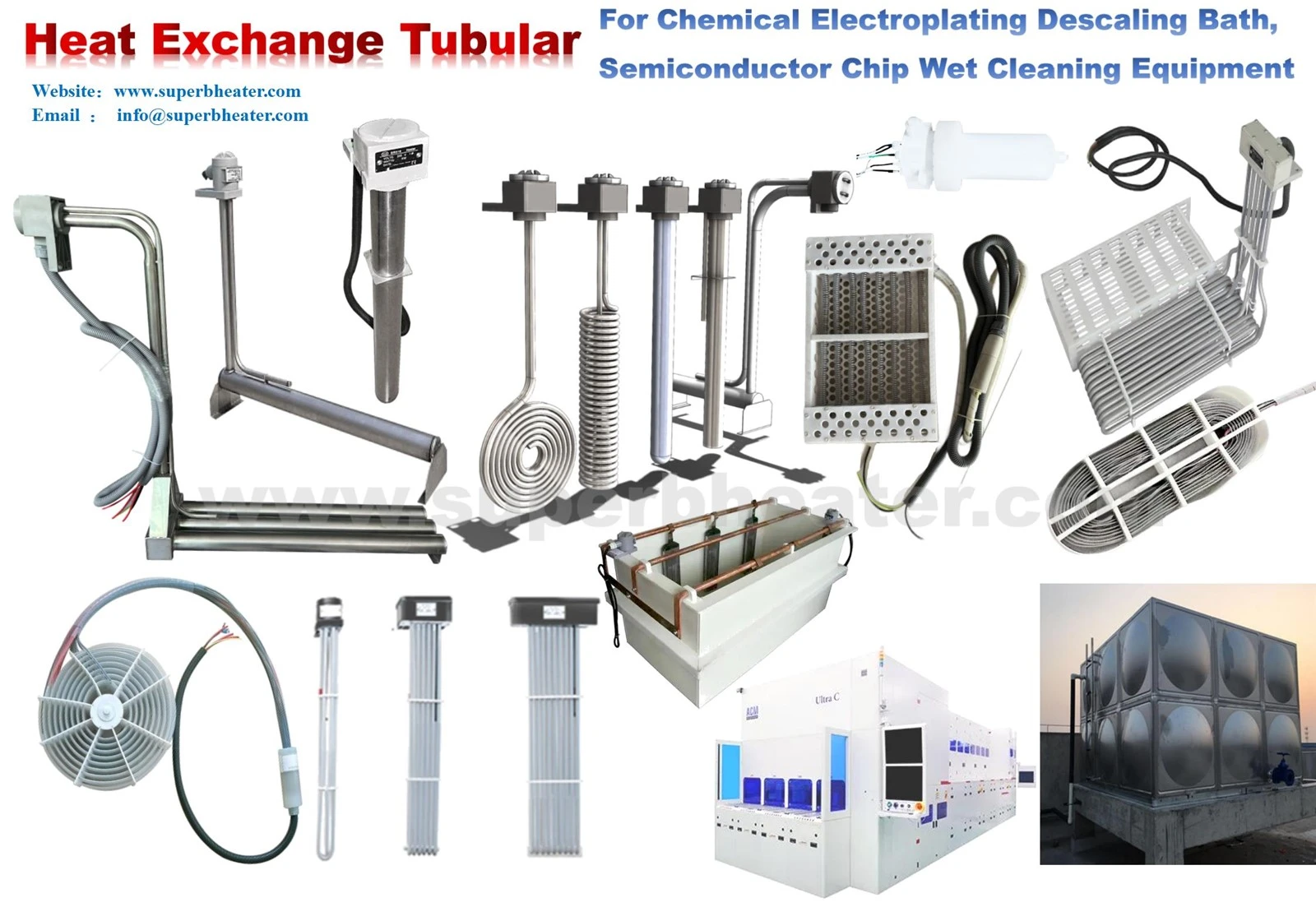

टाइटेनियम हीटिंग ट्यूब डिजाइन के साथ एकीकरण
क्वार्ट्ज शीथ की मोटाई को अकेले नहीं माना जाना चाहिए। इंस्टॉलेशन लेआउट के अलावा टाइटेनियम ट्यूब व्यास, दीवार की मोटाई और बिजली घनत्व भी हीटर के प्रदर्शन को प्रभावित करते हैं। उदाहरण के लिए, यदि बिजली घनत्व को ठीक से नियंत्रित नहीं किया जाता है, तो अत्यधिक मोटी म्यान हीटिंग सतह को अधिक तापमान प्राप्त करने का कारण बन सकती है। दूसरी ओर, यदि दीवार पर्याप्त मोटी नहीं है, तो हीट साइकिलिंग के दौरान इसके टूटने का खतरा अधिक होता है।

इष्टतम सिस्टम डिज़ाइन इन विचारों को एक साथ लाएगा ताकि यह सुनिश्चित किया जा सके कि टाइटेनियम हीटिंग ट्यूब और क्वार्ट्ज शीथ प्रक्रिया दक्षता और सुरक्षा दोनों प्रदान करने के लिए सहक्रियात्मक रूप से काम करते हैं।

अनुकूलित दीवार की मोटाई के परिचालन लाभ
सही क्वार्ट्ज दीवार की मोटाई चुनने से उच्च तापमान वाले वाष्प प्रणालियों में कई परिचालन लाभ मिलते हैं:

लगातार गर्मी संचरण और प्रक्रिया तापमान नियंत्रण

थर्मल साइक्लिंग से शीथ फ्रैक्चर का खतरा कम हो जाता है

यांत्रिक कंपन और दबाव परिवर्तन के प्रति बेहतर सहनशीलता

हीटिंग असेंबली की लंबी सेवा जीवन

सिस्टम की विश्वसनीयता बढ़ी और रखरखाव की जरूरतें कम हुईं

ये लाभ जटिल औद्योगिक प्रक्रियाओं में महत्वपूर्ण हैं, जहां मशीनरी के खराब होने से महंगा डाउनटाइम हो सकता है या उत्पाद की गुणवत्ता प्रभावित हो सकती है।

सारांश
उच्च तापमान संक्षारक वाष्प प्रणालियों में टाइटेनियम हीटिंग ट्यूबों की गर्मी हस्तांतरण दक्षता और संरचनात्मक सुरक्षा के लिए क्वार्ट्ज शीथ दीवार की मोटाई एक महत्वपूर्ण कारक है। पतली दीवारें तेजी से थर्मल प्रतिक्रिया की अनुमति देती हैं लेकिन थोड़ी यांत्रिक सुरक्षा देती हैं, जबकि मोटी दीवारें स्थायित्व में सुधार करती हैं लेकिन थर्मल प्रतिरोध बढ़ाती हैं।

अधिकांश औद्योगिक वाष्प अनुप्रयोगों के लिए, मध्यम क्वार्ट्ज दीवार की मोटाई थर्मल प्रदर्शन और संरचनात्मक स्थिरता के बीच इष्टतम समझौता प्रदान करती है। इंजीनियर एक क्वार्ट्ज शीथ मोटाई का चयन कर सकते हैं जो प्रक्रिया परिस्थितियों, साथ ही तापमान आवश्यकताओं और यांत्रिक तनाव कारकों को ध्यान में रखते हुए जंग प्रतिरोधी टाइटेनियम हीटिंग असेंबलियों के प्रभावी, सुरक्षित और दीर्घकालिक संचालन को सक्षम करेगा।
